Относительно всей конструкции холодильника, реле является небольшим по своим физическим габаритам элементом. Однако степень его важности гораздо более весомая, ведь одномоментно реле в холодильнике является пусковым механизмом и защитным. Без исправного реле компрессор не сможет нормально запуститься, а если всё же запустить его в обход реле, он останется без защиты от перегрева и перегрузки и будет рисковать серьёзной поломкой.
Пускозащитным реле оснащены все бытовые холодильники вне зависимости от модели или производителя. Реле есть как в холодильниках Атлант, Indesit, Whirlpool, так и во всех моделях холодильников Samsung, LG или Bosch. Из предназначения реле понятно, если он неисправен, то запуститься в работу холодильник не сможет, поэтому при многих поломках устройства, диагностику начинают именно с проверки реле.
Пускозащитное реле холодильника: виды неисправностей
Реле в холодильнике обеспечивает безопасное включение устройства и запуск компрессора. В дальнейшем, на протяжении активной фазы работы устройства, реле становится своеобразным щитом для холодильника и принимает первые и основные негативные проявления от электрической сети, если таковы имеют место быть. Соответственно, понимаем, если реле исправно, то холодильник функционирует в штатном режиме, нормально запускается, отключается, происходит нормальное охлаждение камер.
Без реле однофазный компрессор холодильника самостоятельно не запустится: пусковую обмотку нужно на мгновение подключить к сети, и именно этим занимается реле. Поэтому если реле сломалось, пусковой механизм не сработает и холодильник нормально не запустится. Поломка пускозащитного реле обладает определёнными характерными проявлениями, зная которые, можно точно определить, что поломка произошла именно в этом узле.
Если мы имеем дело с холодильником, который оборудован обычным компрессором, то мы должны понимать, что такой агрегат в процессе работы будет периодически включаться и выключаться. Если в один момент холодильник перестал включаться, компрессор не может запуститься вовсе или запускается и сразу же отключается, при этом слышны щелчки, следовательно, пускозащитный механизм вышел из строя. Его нужно проверить и выявить причину произошедшего, а в последующем заменить на новый.
Основные причины поломки пускозащитного реле в холодильнике:
- Механическое повреждение – нередко такая поломка происходит во время транспортировки холодильника, когда не соблюдаются правила перевозки или холодильник и вовсе перевозят без упаковки. Также механическое повреждение реле можно нанести, если холодильник передвигается с места на место.
- Естественный износ – нередко реле подвергается экстремальным нагрузкам, негативному воздействию внешней среды. Всё это способствует постепенному износу данной детали. Однозначно сказать то, каким сроком эксплуатации обладает реле нельзя, это зависит от факторов использования и воздействия внешней среды.
- Прогорели или окислились контакты – подобная неисправность характерна после перепадов напряжения в электрической сети или после замыкания. Если причина поломки в прогоревших контактах, это будет чётко видно при визуальном осмотре.

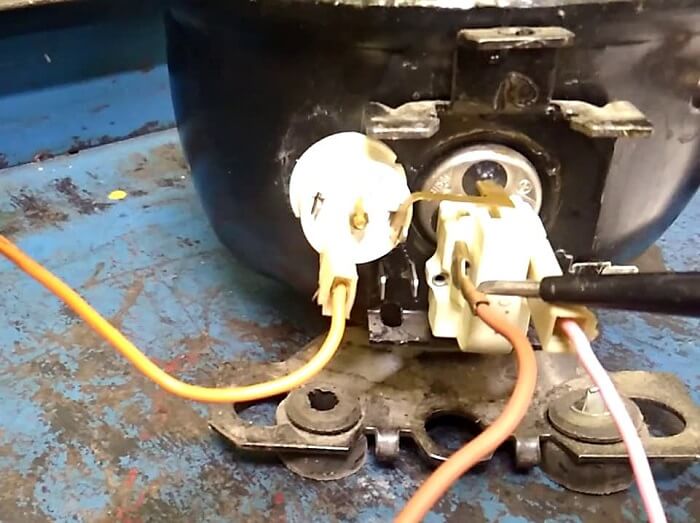

Наиболее надёжный способ убедиться, что холодильник не работает именно из-за реле, – проверить компрессор в обход реле. Для этого мастер отсоединяет реле, подаёт питание на рабочую обмотку компрессора и на 1–3 секунды подключает пусковую обмотку, после чего отключает её. Если компрессор запустился и работает, неисправно реле. Такую проверку выполняет только специалист и только кратковременно, ведь без реле компрессор остаётся без защиты.

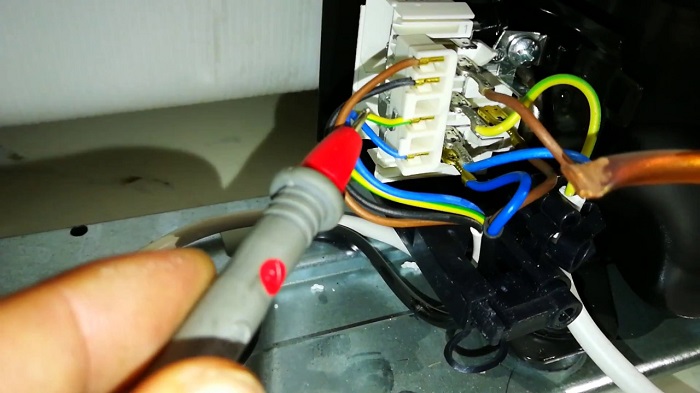

Проверка пускового реле мультиметром
Мультиметр является универсальным тестером и измерителем, с помощью которого можно провести диагностику состояния практически любого элемента в бытовых приборах. Не исключением становится и пускозащитное реле холодильника. Однако недостаточно просто включить мультиметр и хаотично измерять различные показатели прикасаясь к контактам и поверхности корпуса реле. Необходимо осознавать, как именно проверить пусковой механизм с помощью мультиметра.
Прежде всего необходимо осмотреть визуально пускозащитное реле, ведь если отчётливо видны пригорелые контакты или они окислились, то диагностика мультиметром, скорее всего, не потребуется. В таком случае достаточно зачистить окисления или заменить контактную группу, которая погорела и реле вернётся в работоспособное состояние. Если пригорелых контактов и окислений не найдено, необходимо вооружиться мультиметром и перевести его в режим измерения сопротивления.
Сначала стоит измерить сопротивление рабочей и пусковой обмоток самого компрессора, чтобы исключить его неисправность: обычно это единицы – несколько десятков Ом, точные значения указаны в документации к компрессору; обрыв или замыкание обмотки говорят о проблеме с компрессором, а не с реле. Реле с позистором проверяют, измерив сопротивление позистора между клеммами пусковой и рабочей обмоток: в зависимости от модели реле оно составляет от нескольких до нескольких десятков Ом (типовые номиналы – от 4,7 до 47 Ом, часто 15–33 Ом), точное значение указано в маркировке или документации реле. Если прибор показывает обрыв, ноль или значение существенно отличается от номинала, реле неисправно.
В зависимости от модели и типа реле, можно произвести его прозвон, который также проводится с помощью мультиметра. Для того, чтобы прозвонить реле РТП-1 или РТК-Х, нужно поставить реле по направлению стрелки вверх. Мультиметр переводится в режим прозвона, а щупы необходимо подвести к первому и третьему контакту. Если реле исправно, то послышится сигнал, если такового не будет, следовательно, реле нужно заменить на новое.
Чтобы прозвонить реле ДХР, его необходимо расположить вверх клеммами и произвести прозвон мультиметром первой и третьей или первой и четвёртой клемм. Результат аналогичен предыдущим – если слышен сигнал, следовательно, реле исправно и причина поломки холодильника не в нём. Если мультиметр сохраняет тишину, реле требует замены.
Клеммы на реле LS-08B расположены на внутренней стороне, поэтому его необходимо демонтировать из холодильника и расположить внутренней стороной вверх. Щупы мультиметра требуется подвести к второй клемме и поочерёдно ко всем остальным. Также можно подвести к третьей клемме и поочерёдно ко всем остальным. На некоторых клеммах мультиметр может давать сигнал, на других он будет молчать, что является признаком неисправности.
Проверка реле холодильника на работоспособность
Кажется, что такой небольшой элемент, как пускозащитное реле, даже если он выходит из строя, проверить и продиагностировать будет весьма просто. Но на самом деле, ввиду того, что поломки реле разнообразны и их источником могут быть различные факторы, проверка реле может занять некоторое время даже у опытного мастера. Чтобы провести полномасштабную проверку реле холодильника, необходимо обладать теоретическими знаниями устройства реле и его принципа работы. Соответственно, если таких знаний у вас нет, для проведения проверки и последующего ремонта лучше пригласить мастера из сервисного центра.
Наиболее простой способ проверки пускозащитного реле холодильника на работоспособность – кратковременный пуск компрессора в обход реле, описанный выше: питание подают на рабочую обмотку, а пусковую подключают лишь на несколько секунд. Длительно работать так компрессор не должен, так как его безопасная и правильная работа в этом случае не гарантирована. Если с установленным реле компрессор не запускался вовсе или запускался, но вскоре останавливался, а при пуске в обход реле заработал нормально, вывод такой: пусковой механизм неисправен, реле требует замены.
Другой способ проверки реле заключается в проверке с помощью мультиметра. Такой способ мы рассмотрели подробно, он подразумевает проверку уровня сопротивления реле, а также прозвон, в зависимости от того, какое именно реле установлено в вашем холодильнике.
Ремонт неисправного реле редко оказывается целесообразным, поэтому практически всегда принимается решение о полной замене реле. Стоимость нового элемента относительно невысока, поэтому трудозатраты на ремонт оказываются неоправданными.

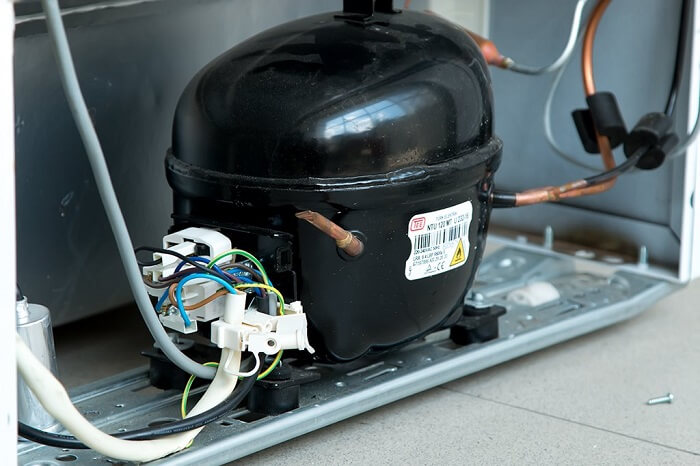

Как заменить реле холодильника?
- Холодильник необходимо обесточить – отключите холодильник от электрической сети, это обязательное требование при работе с пускозащитным реле и компрессором.
- Первым делом необходимо освободить шланг на задней панели – для этого выкручиваем крепёжный винт, он сразу оказывается виден, как только мы получаем доступ к задней стороне холодильника.
- Далее необходимо освободить заднюю панель компрессора – чтобы это сделать, нужно открутить крепежи на нём с помощью соответствующей отвёртки, панель после этого убираем в сторону.
- Разжимаем защёлки, на которых крепится реле – это позволит нам демонтировать устройство для последующей замены. Чтобы разжать защёлки, лучше использовать плоскогубцы.
- Реле необходимо отключить от компрессора и отсоединить всю проводку, после чего реле оказывается полностью демонтированным, его можно утилизировать.
- Установка нового реле производится таким же образом, как и демонтаж, но в обратном порядке.
Подведём итог
Пускозащитное реле в холодильнике, не смотря на свои небольшие габариты, является крайне важным элементом, которое не только обеспечивает безопасный запуск компрессора, но и его нормальную работу в активной фазе. Негативные воздействия и факторы внешней среды, например, перепады напряжения или замыкание, в первую очередь отражаются на реле. Таким образом реле защищает более важные функциональные элементы, например, компрессор от фатального повреждения.
Соответственно, нередко случается, что реле может неожиданно выйти из строя. Проявляется это постоянными щелчками при попытке компрессора произвести запуск. Компрессор может либо вовсе не запускаться, либо запускаться на короткое время и сразу же отключается. Если диагностика показала, что реле неисправен, его практически никогда не ремонтируют, более простой способ заключается в замене реле на новый.
